kp3s용 오비터 마운트 모델링

얼마 전에 알리익스프레스에서 큰 행사가 있었습니다. 이 기회에 저는 벼르던 물품을 주문했는데요, 오비터 익스트루더와 Dragon 핫 앤드입니다.



도착한 물품

요번 주에 물품이 도착했습니다. 아시다시피 kp3s 모델은 e3d v5 핫 엔드가 기본 사양입니다. 따라서 킹 룬 이에게 달아주려고 모델링을 시작하기로 합니다.



당연히 모델링에 앞서 싱기버스를 살펴봤습니다만.. 오비터 익스트루더가 나온 지 얼마 안 된 제품이다 보니 여기에 맞는 헤드 마운트의 수가 적습니다.



orbiter head 로 검색한 결과

1페이지가 채 안될뿐더러 솔직히 킹 룬에는 과한 감이 있어서 맞는 모델이 없습니다.

그래서 방향을 선회해서 다른 모델을 참고하기로 합니다. kp3s 모델이 외팔 프린터이다 보니 고질적으로 x축 끝 쪽으로 갈수록 무게 때문에 기우는 문제가 있습니다. 오비터 익스트루더 자체가 경량을 중시한 제품이기도 하여 최대한 가벼운 모델을 찾아보고자 했습니다.



1.   www.thingiverse.com/thing:3599905

2.  www.thingiverse.com/thing:4659742

3. 오비터 익스트루더

www.thingiverse.com/thing:4725897

The Orbiter v1.5 140g Dual Drive Direct Extruder by lorinczroby

1번 링크의 모델입니다. 심플한 게 아주 마음에 들더군요. 여기에 더해 2번 링크에서 x축 마운트를 참고하여 수정하고자 했습니다.





위 2개의 링크에서 받은 파일을 직접 수정하면 좋겠지만, 메쉬 파일을 수정하기 위해 다시 변환하면 수정하기 어려울뿐더러 야기되는 문제가 많습니다. 따라서, 거리 측정 및 형상을 스케치로 따와서 작업했습니다.

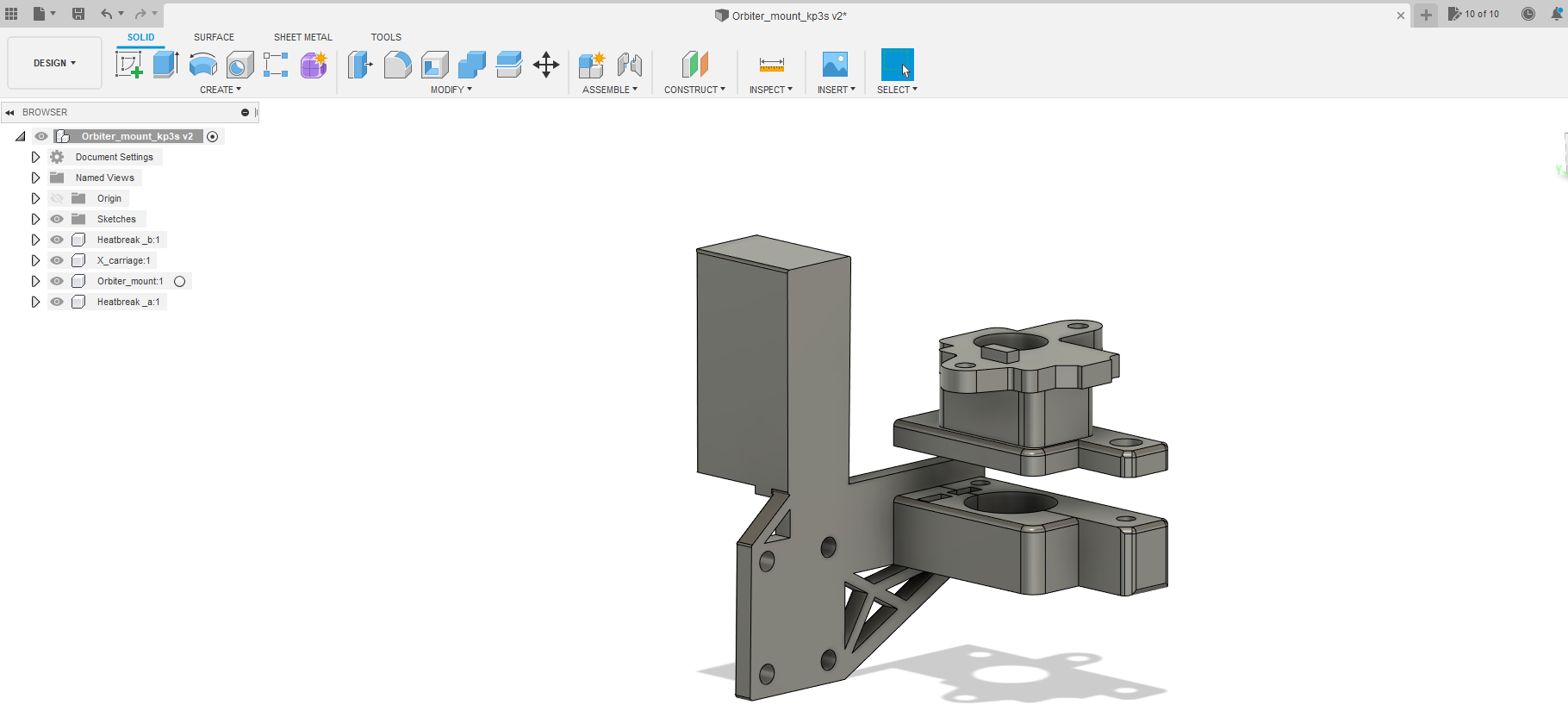

모델링한 사진

최종적으로는 위와 같은 모델이 되었습니다. 문제가 되었던 부분이 있다면 오비터 익스트루더 하우징 형태가 싱기버스에 공개된 파일과 다른 것이었습니다. 그래서 별수 없이 실측하여 수정했습니다. 더하여 ABS 재질은 공차를 적용시킬 때 수축 같은 것도 생각해야 해서 결과 물이 나오기까지 시행착오가 많았습니다.







장착 사진

일단 현재까지 발견된 문제는 다음과 같습니다.

1. lm 에 장착된 부분이  낭창거림

-> 현재 인필이 25% 인데 45% 이상으로 변경 or 두께 늘리는 방향으로 해결 예정

2. 모델링에 x 엔드 스탑 부위를 미처 추가 못시킨 문제

-> 개선 예정

3. 모터 온도가 60도 이상으로 오름

-> 방열판 주문해 놓았고, 적정한 전류값 찾는 중

4. 모터 드라이버간에 신호 간섭이 있는지 z 축 호밍 중 2번째로 찍는 부분에서 익스가 제대로 올라가지 않는 문제

-> tmc2209를 임시로 다른 축에  연결
